水電施工流程解說

1、開槽

①　套內測彈水平線以便暗盒預埋，高度得到統一；

②　墻面線槽必須彈好墨線開鑿；

③　地面線槽必須彈好墨線開鑿，查驗開槽深度是否足夠；

④　頂部照明燈位置進行彈線定位；

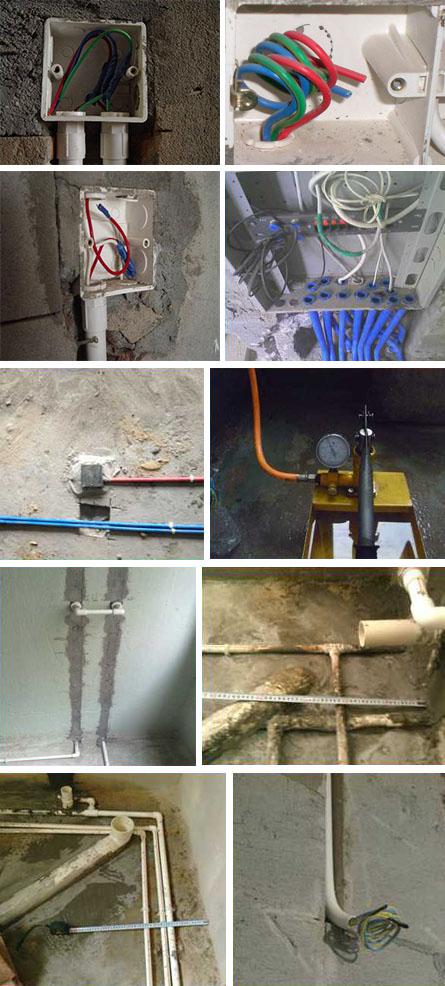

2、暗盒

①　水平誤差≤1mm，雙聯盒相連間隔≤8mm；

②　按預留孔進盒，螺接牢固不松動；

③　暗盒修粉時應填充飽滿，砂漿不能滲入底盒

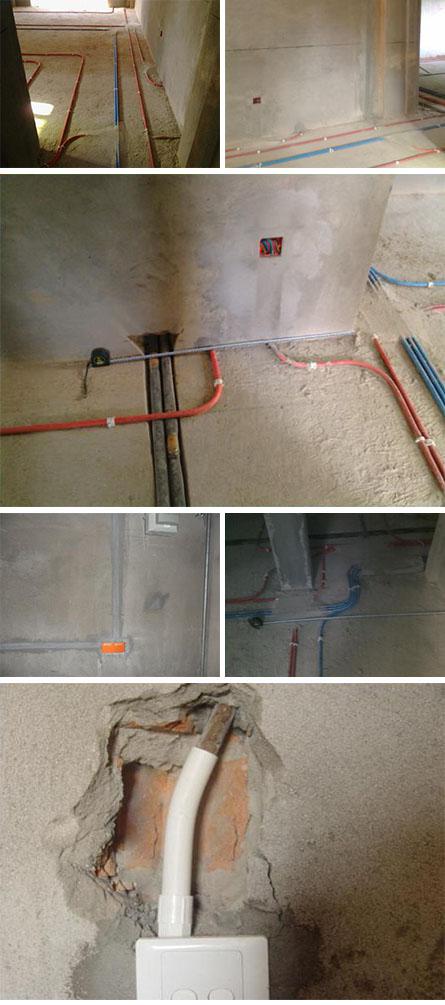

3、布線管

①　給水管線橫平豎直：同向平行，轉向成直角，禁止斜布管線。

②　電線套管橫平豎直：同向平行，轉向成直角，轉角處須順彎，禁止斜布管線。

③　所有管線固定管扣必須整齊、牢固，線管間距必須保留。

④　強弱線管分布，同向進同盒間距≥15cm。

⑤　水電布置應遵循“先布管、后穿線”的做法，確保“活線”。

⑥　新舊線管的交接要規范。

⑦　線盒和線管之間應設置螺接；禁止線管直插入線盒內。

⑧　大功率家電設備如廚房、衛生間、空調等應獨立配線。

⑨　配線時，相線、零線、保護地線，必須嚴格分色。

⑩　頂部照明線必須套管。

?　強弱電箱管孔。

?　地插只能一路進線，無出線。

4、給水管

①　給水管口出水預埋位，內牙彎界面離毛坯墻面2cm誤差≤2mm。

②　小區溫泉管線入戶連接必須增設單向止回閥。

③　封閉試驗管內承受壓力≥1Mpa，熱熔接頭無滲漏。

④　熱水管線直線走向≥4M須做兩端膨脹保護。

⑤　冷熱水管出水口中心間距=14cm誤差≤1mm，水平誤差≤1mm。

⑥　給水管線交叉分布時正確使用過橋彎。

5、排水管

①　地漏預設合理性，定位準確，不踩腳、隱蔽又益于排水導向。

②　無論地面飾面材質，管線位必須開鑿原找平層。

③　線管間連接合理、不倒冒，導坡度3%。

6、其他

①　穿線完成檢測，兆歐表絕緣檢測。

②　鏡前燈線管預留，對出現進行保護。

③　管槽修補整齊成毛面，并內凹2mm便于日后貼繃帶。

④　電線出盒但盒預留L≤15cm，雙盒預留L≤25cm。

⑤　現場在本工序結束遺留線管：電管≤3條，給水管≤2M。

⑥　安裝、維修或拆除臨時施工用電系統，應由電工完成。

⑦　下沉式衛生間排水管。
